产品型号：PS-DJ系列
产品品牌：品速
产品描述：
品速科技根据客户实际需求量身定制全自动灌胶抽真空固化流水线，提供从设计到生产，售后一站式服务。
- 400-7788990

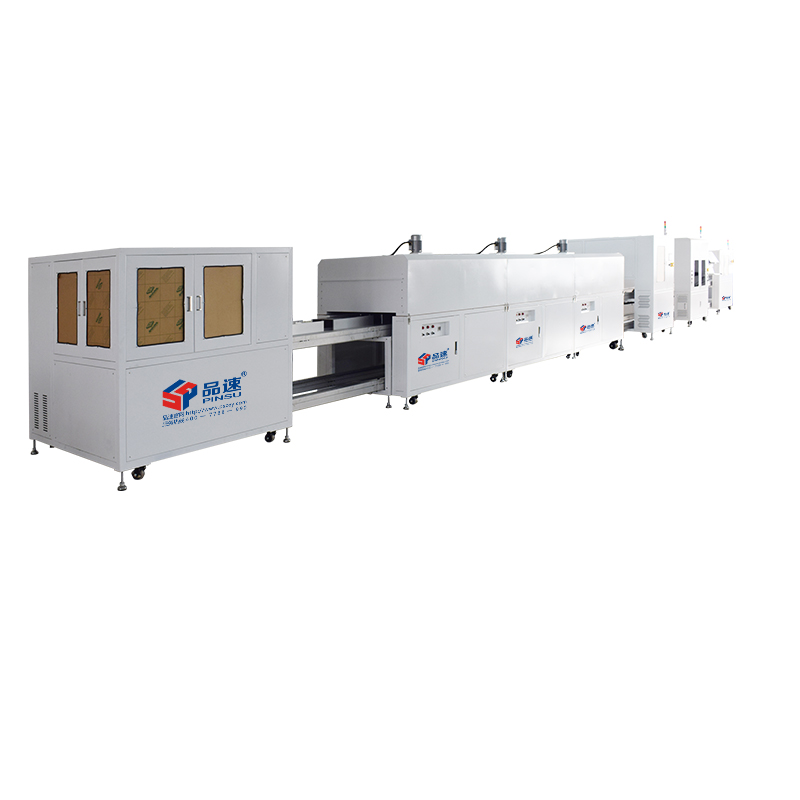

全自动灌胶抽真空固化流水线
- 产品参数
- 应用行业
- 应用视频

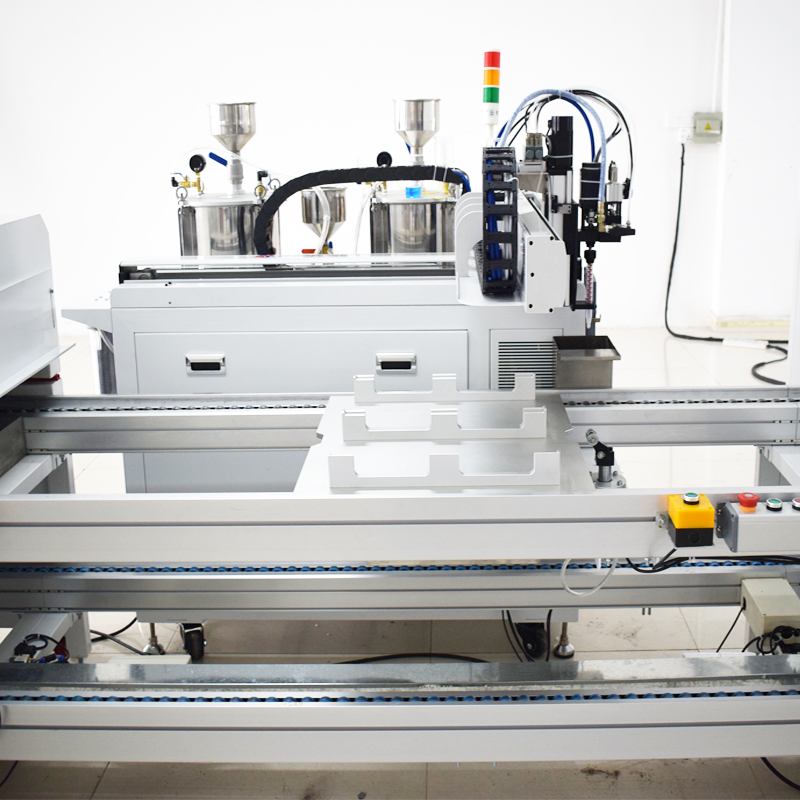

全自动灌胶抽真空固化流水线有上板机，下板机，流水线，灌胶机，抽真空室，固化炉等设备组成，人工将或机械手将产品放置在流水线治具上，通过流水线传送到预热炉中对治具上产品预热，预热完毕之后流水线传送至灌胶机处灌胶，抽真空箱对灌胶产品抽真空消泡，过固化炉烘烤固化，人工或机械手取出产品，治具通过下板机传送至下层流水线，传送到上板机，上板机将治具传送至摆放产品位置.
全自动灌胶抽真空固化流水线基本参数：
|
参数 |
参数值 |
|
产品名称 |
全自动灌胶抽真空固化流水线 |
|
产品品牌 |
品速PINSU |
|
非标定制 |
是 |
|
适用胶水 |
环氧树脂ab胶，聚氨酯pu胶，硅胶 |
|
适用比例 |
1:1-10:1固定比例可调 |
|
机器运动行程 |
机器行程：600*600*100mm 行程可根据客户实际需求定做 |
|
运行速度 |
250mm/s(位移) |
|
运行精度 |
±0.1mm(位移) |
|
运行轨迹 |
点、直线、圆、矩形、弧形、S型等 |
|
灌胶速度 |
5-20g/S可调（根据胶水特性有一定差异） |
|
输入气压范围 |
0.5-0.8MPa |
|
头部密封受压 |
MAX≤2.6Mpa |
|
胶量水粘度 |
<8000CPS |
|
计量方式 |
齿轮泵，螺杆泵（选配） |
|
计量精度 |
±2% |
|
混合方式 |
动态或静态混合 |
|
出胶精度 |
±2% |
|
料桶容积 |
20L/30L/50L（选用） |
|
清洗桶容积 |
5L |
|
料桶材质 |
304不锈钢 |
|
真空箱尺寸 |
350*450mm |
|
真空箱升降系统 |
气缸驱动 |
|
真空度 |
0～-0.1Mpa（MAX） |
|
真空泵 |
抽速：100L/S |
|
抽空时间 |
45S |
|
温度范围 |
室温-80ºC（每节可调） |
|
升温速度 |
空箱运行时，温度从25ºC-80ºC时间： |
|
控温精度 |
+2ºC |
|
电控系统 |
独立控制箱 |
|
每节烘道 |
2米 |
|
固化炉数量 |
3节（可根据情况添加） |
|
额定电源功率 |
220V 灌胶机2700w/真空箱2500W，烤箱380V/6000W |
全自动灌胶抽真空固化流水线特点：
1.非标定制，预热，灌胶，抽真空，固化一体化设计；
2.双层流水线，治具可自动回流；
3.采用精密计量泵配比AB胶，配比精度±2%；
4.采用大功率真空机，可强劲快速对产品抽真空.
全自动灌胶抽真空固化流水线工艺流程图：
全自动灌胶抽真空固化流水线适用胶水：1:1-10：1环氧树脂AB胶，聚氨酯PU胶，AB硅胶等.
全自动灌胶抽真空固化流水线应用于水表，高压包，点火器，电机线圈，电池，驱动电源等产品灌胶。
